MessageSujet: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 24 Sep 2015 - 22:15

Voilà, je me lance enfin dans ce truc qui me trotte dans la tête depuis quelques mois ! Very Happy

Mes rampes chinoises étant au bout, il est temps de franchir le pas

D'abord un grand merci à Vincent qui m'a reçu avant les vacances et sans qui j'aurais mis beaucoup plus longtemps à comprendre comment ca marche Very Happy

Il a su m'expliquer le fonctionnement de tous ces éléments qui constitue une rampe led... ca aide ! cheers

je pars sur :
21 leds 20W
               7 x 10000K
              11 x 20000K
               3 x RB
Boitier Babyfish
Alimentation : 7 x 32V 2500mA
Dimmer : 7 x buck regulator 3000mA
Lentille 50mm 90°
Refroidisseur http://www.ebay.com/itm/3x2inch-Aluminum-Alloy-Heat-Sink-for-1W-3W-5W-10W-LED-Silver-White-M3-Screw-/380483543558?ssPageName=ADME:L:OC:FR:3160
Branchement 3 leds en parallèle sur chaque alimentation

J’ai commandé juste de quoi monter un élément de 3 leds

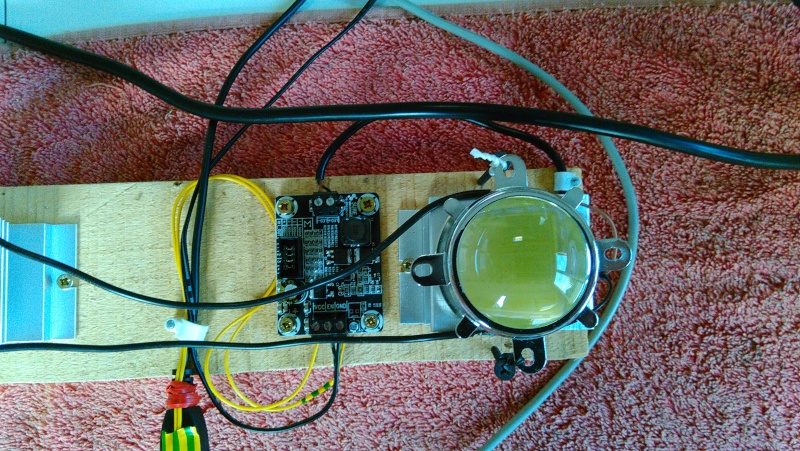

Photos jointes... bon c'est du bricolage mais j'ai besoin de comprendre comment ca marche avant de construire la rampe !...

Tout fonctionne nikel, les programmes avec. Je vais pouvoir commander le reste et passer à la production !

Je vous tiendrai au jus si ca peut aider certain à se lancer. Je reconnais avoir un peu ramé au début !

Xavier.

Projet rampe led pour 1000l Img_2011
Projet rampe led pour 1000l Img_2012
Projet rampe led pour 1000l Img_2013
Revenir en haut Aller en bas
Candide17
Corail mou
Corail mou


Messages : 152
Date d'inscription : 18/05/2015

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 25 Sep 2015 - 14:11

super intéressant !
Xavier, un refroidisseur pour 3 led, c'est ça ?
refroidissement passif uniquement ?
une idée de ton budget total ?
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 25 Sep 2015 - 22:29

Non Marc, un dissipateur (refroidisseur) par LED.
Refroidissement passif car pas de ventilo sur les dissipateurs mais je vais créer dans la rampe 3 tunnels où seront mis les dissipateurs, avec des ventilos aux deux bout pour le flux d'air.
Mais c'est au moment de la réalisation que j'adapterai.
Pour l'instant, en passif avec le seul dissipateur je suis à 60°c au pied de la led au bout de 2 heures et c'est trop Wink
Pour le budget, sans les alimentations que j'ai récupéré, 420€ pour 420W pour le 1000l.
Le plus cher c'est les lentilles et les dissipateurs.
Vu comment ca envoi en éclairage avec simplement la maquette de 3 leds, à 80%... 21 leds ca va être largement suffisant ! Wink
Xavier.
Revenir en haut Aller en bas
manu
Corail dur
Corail dur
manu

Messages : 1180
Date d'inscription : 28/12/2009
Age : 38
Localisation : saint georges les baillargeaux

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeSam 26 Sep 2015 - 18:30

brav o
Revenir en haut Aller en bas
Candide17
Corail mou
Corail mou


Messages : 152
Date d'inscription : 18/05/2015

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeLun 28 Sep 2015 - 13:51

génial ce fil de discussion (je ferais bien la mienne aussi), merci pour tes infos

donc un dissipateur et une lentille pour chaque LED, donc 21 de chaque en tout ?

de mon côté, je ne voudrais pas de ventillo pour un silence total, ne vaut-il mieux alors pas mettre plus de LED et baisser le % pour minimiser leur température et donc augmenter leur durée de vie ?
tu vises quelle temp ?
Revenir en haut Aller en bas
aqua85
Nemo
Nemo
aqua85

Messages : 718
Date d'inscription : 06/05/2012
Age : 39
Localisation : réaumur 85700
Emploi/loisirs : chauffeur poids lourd

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeLun 28 Sep 2015 - 20:32

salut Xavier,tes lentilles,elles font quelle diamètre ? je dois en avoir une vingtaine sous la main.
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeLun 28 Sep 2015 - 21:47

Candide17 a écrit:
génial ce fil de discussion (je ferais bien la mienne aussi), merci pour tes infos

donc un dissipateur et une lentille pour chaque LED, donc 21 de chaque en tout ?

de mon côté, je ne voudrais pas de ventillo pour un silence total, ne vaut-il mieux alors pas mettre plus de LED et baisser le % pour minimiser leur température et donc augmenter leur durée de vie ?
tu vises quelle temp ?

Si je peux descendre à 50°C, c'est bien. Avec les ventilos, c'est largement jouable. Et là ca sera bien.
A cette T°, le ratio durée de vie/cout de la led est largement positif Wink
Si tu prends des ventilos de bonne qualité, tu as un silence total. J'ai remplacé ceux de mes rampes actuelles et 3 ans après aucun bruit...

Merci Guillaume, mais elles sont déjà commandées Wink
C'est du 50mm en 90° : http://www.ebay.com/itm/5x-50mm-90-Optical-Lens-Mount-Holder-For-20W-30W-50W-80W-100W-High-Power-LED-/231333879533?ssPageName=ADME:L:OC:FR:3160

Xavier.
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeMer 21 Oct 2015 - 21:58

Bonne nouvelle, j'ai modifié ma maquette en carénant le tout et en rajoutant un ventilo en bout.
Faible vitesse, ventilo 12v alimenté en 7,5V, pas un bruit. J'ai descendu la t°, je suis passé de 60°C à 40-42°C à la semelle de la led la plus éloignée. Mieux, celle la plus proche du ventilo est à peine à 35°C. cheers
Par contre, je vais certainement rajouté 6 leds de plus, passer à 27. Le mélange des couleurs ce fera mieux et je pourrais baisser l'intensité de chaque couleur pour adapter la température de couleur finale, je vise 16.000K.
Suite au prochain épisode... pour l'instant travaux cuisine ! lol!
Xavier.


Dernière édition par xo86 le Jeu 22 Oct 2015 - 15:05, édité 1 fois
Revenir en haut Aller en bas
Candide17
Corail mou
Corail mou


Messages : 152
Date d'inscription : 18/05/2015

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 22 Oct 2015 - 9:55

merci pour ces infos !!!
avec quoi mesures-tu ta température ?
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 22 Oct 2015 - 15:07

Avec un thermomètre infra-rouge
Xavier.
Revenir en haut Aller en bas
difaboss87
Nemo
Nemo
difaboss87

Messages : 926
Date d'inscription : 12/02/2012
Age : 55
Localisation : bussiere poitevine
Emploi/loisirs : chauffagiste plombier

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 22 Oct 2015 - 18:34

beau projet Xavier Projet rampe led pour 1000l 35724
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeMar 22 Mar 2016 - 22:13

Quelques nouvelles du projet. Je me suis mis dessus depuis le début d'année mais ca n'avance pas vite par faute de temps et d'autres priorités ! Wink
Je suis sur l'assemblage final, après avoir construit le caisson. Et puis comme il fait froid dans le garage, j'ai "négocié" le rapatriement du chantier dans la salle à manger lol!
La je bosse sur la rigidité de la rampe et les points d'ancrages. Je pars sur des profils en L métallique vissés dans la structure et les tirants viendront s'accrocher dessus. Je vais faire faire les 4 câbles et sertissages là http://www.accastillage-fips.fr/14-cables-et-accessoires
Xavier.
Projet rampe led pour 1000l Img_2011
Projet rampe led pour 1000l Img_2012
Projet rampe led pour 1000l Img_2010
Revenir en haut Aller en bas
ludo91
Nemo
Nemo
ludo91

Messages : 727
Date d'inscription : 04/04/2012
Age : 47
Localisation : bournezeau (85)

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 24 Mar 2016 - 9:29

Sympa ta rampe xo86
Tu as prévu quoi comme capot de protection de ton électronique ?
aqua85 a écrit:
salut Xavier,tes lentilles,elles font quelle diamètre ? je dois en avoir une vingtaine sous la main.
Ca peut m'interesser pour tester sur mon bac
Revenir en haut Aller en bas
aqua85
Nemo
Nemo
aqua85

Messages : 718
Date d'inscription : 06/05/2012
Age : 39
Localisation : réaumur 85700
Emploi/loisirs : chauffeur poids lourd

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 24 Mar 2016 - 19:24

Salut xavier,enfin tu trouve le temps de t'y remettre cheers
Perso,je n'aurai pas mis l'électronique à cet endroits là Wink attention à la corrosion.

Ludo tu en veux combien ?
Revenir en haut Aller en bas
ludo91
Nemo
Nemo
ludo91

Messages : 727
Date d'inscription : 04/04/2012
Age : 47
Localisation : bournezeau (85)

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 24 Mar 2016 - 21:21

aqua85 a écrit:

Ludo tu en veux combien ?

6
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeJeu 24 Mar 2016 - 22:20

Ludo, j'ai prévu une boite plastique maison sur les dimmers.
Mais je ne sais pas encore si je vais la mettre. Ne pas oublier que la rampe sera totalement fermée, il manque encore sur la photo le couvercle avec les 27 trous que je dois confectionner. La planche est prêtre, reste à percer les trous aux bons endroits !... lol!
Les aspiration pour le refroidissement se feront par le dessus...
Donc pour la corrosion, je doute. Mes rampes leds actuelles n'ont aucun signe de corrosion à l'intérieur depuis 4 ans, avec en plus une aspiration de l'air par le coté et non par le dessus. Alors, je ne dois pas risquer grand chose. Wink
Xavier.
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 22 Avr 2016 - 14:29

Ca y est , rampe posée depuis le WE dernier.
Quelques réglages sur les horaires et puissance. Ca donne bien.
En tout cas, esthétiquement, madame est contente ! lol!
Moi aussi, quelques heures de boulot quand même mais content du résultat cheers
Bon, c'est sans compter sans cette nouvelle invasion de bryopsis depuis 1 mois... j'éradique !
Ca me donne une couleur plus jaune/verte, donc j'attend qu'il n'y en ai plus pour voir si je change des leds
Xavier.
Projet rampe led pour 1000l Img_2011
Projet rampe led pour 1000l Img_2014
Projet rampe led pour 1000l Img_2010
Projet rampe led pour 1000l Img_2012
Projet rampe led pour 1000l Img_2013
Revenir en haut Aller en bas
goayzer
Corail dur
Corail dur
goayzer

Messages : 1262
Date d'inscription : 27/02/2010
Localisation : Saint Maurice la Clouère (86)
Emploi/loisirs : technicien de laboratoire

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 22 Avr 2016 - 15:04

Ca claque Xavier, belle finition!
Projet rampe led pour 1000l 20317
Revenir en haut Aller en bas
En ligne
aqua85
Nemo
Nemo
aqua85

Messages : 718
Date d'inscription : 06/05/2012
Age : 39
Localisation : réaumur 85700
Emploi/loisirs : chauffeur poids lourd

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 22 Avr 2016 - 15:34

Bravo Xavier, le travail est très propre.
Revenir en haut Aller en bas
chris86
.
.
chris86

Messages : 14063
Date d'inscription : 18/12/2009
Age : 51
Localisation : vivonne
Emploi/loisirs : fonction public ,rugby ,aquariophile

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 22 Avr 2016 - 17:34

tu très bon boulot Projet rampe led pour 1000l 20317 très propre ça claque brav o brav o
Revenir en haut Aller en bas
https://www.facebook.com/pages/Marin86/233329043410386?sk=wall En ligne
ludo91
Nemo
Nemo
ludo91

Messages : 727
Date d'inscription : 04/04/2012
Age : 47
Localisation : bournezeau (85)

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 22 Avr 2016 - 22:31

Elle est superbe !!
Revenir en haut Aller en bas
xo86
Requin
Requin
xo86

Messages : 2645
Date d'inscription : 04/11/2010
Age : 54
Localisation : Iteuil, 86
Emploi/loisirs : Informatique/Aquariophilie, mécanique

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeVen 22 Avr 2016 - 22:37

Merci les gars.
En tout cas, je suis content du résultat, et c'est vrai que j'ai soigné la finition... après négociation avec madame de la fixation au plafond, je n'avais pas le choix ! lol!
Et ca change de mon support en alu fixé sur le bac pour tenir mes 3 rampes leds... mais qui a fait presque 4 ans quand même !
Même moi je trouve ca plus joli ! Wink en tout cas, c'est bien plus pratique pour travailler dans le bac !
Xavier
Revenir en haut Aller en bas
azerty
Requin
Requin
azerty

Messages : 1709
Date d'inscription : 18/11/2011
Age : 43

Projet rampe led pour 1000l Empty
MessageSujet: Re: Projet rampe led pour 1000l   Projet rampe led pour 1000l Icon_minitimeSam 23 Avr 2016 - 23:25

bravo et très soygné
Revenir en haut Aller en bas
